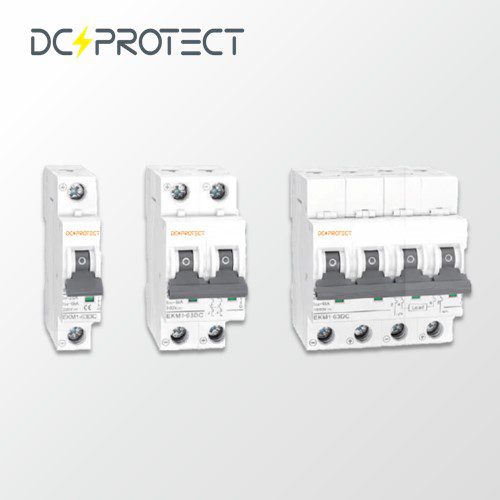

| Courant nominal In |
1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
| Pôles |
1P, 2P, 4P |
| Tension nominale Ue |
1P(250V), 2P(500V), 4P(1000V) |
| Capacité de rupture nominale |
6,000/10,000A |
| Tension de résistance à impulsion nominale (1.5/50) Uimp |
4,000V |
| Tension de test diélectrique à Freq IND. pendant 1 min |
2kV |
| Degré de pollution |
2 |
| Caractéristique de libération magnétique thermique |
8~12In |
| Durée de vie électrique |
4,000 Cycles |
| Durée de vie mécanique |
10,000 Cycles |
| Indicateur de position de contact |
Oui |
| Degré de protection |
IP20 |
| Température de référence pour le réglage de l’élément thermique |
30°C |
| Température ambiante (avec moyenne quotidienne≤35) |
-5°C~+40°C |
| Température de stockage |
-25°C~+70°C |
| Type de connexion du terminal |
Cable/Pin-type busbar/U-type busbar |
| Taille de la borne supérieure / bas pour câble |
25mm² 18-3AWG |
| Taille du terminal Top / Bas pour Busbar |
25mm² 18-3AWG |
| Couple de serrage |
2,5Nm 22In-lbs |
| Montage |
On DIN rail EN60715(35mm) au moyen d’un appareil à clip rapide |
| Connection |
Selon le diagramme de câblage |
